ランドステーション専用ポールDIYを考える�D

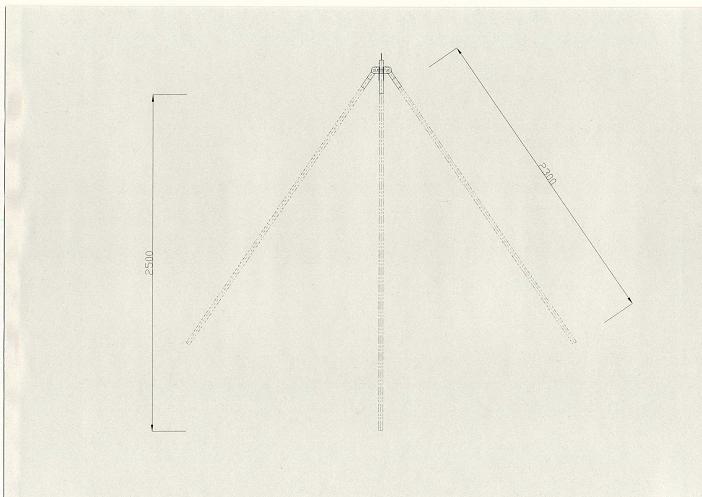

これも修正版の全体図です。
左側が９０°、右側が計算図で出た数値である８３°のモデルです。
地表面から２１００ｍｍの数値は基本の高さなので、あくまでもこれを基準に作成しました。
これでＯＫなら、詳細部品の図面作成に移ろうと思います。
ランドステーション専用ポールDIYを考える�C
昨日、ゆうかなぱぱさんからご指摘を賜り、図面を修正しました。
浅はかな考えで、とんでも無い間抜けな設計をしていました。
角度を出してみたところ、８３°と言う微妙な角度。
とりあえず、９０°〜８０°まで可変できる作りをして設計していきたいと思います。
画像は計算図の修正版です。
ランドステーション専用ポールDIYを考える�B
もう既に図面は完成していますので、続けての図面を表示します。
その�Aで長さを計算したので、次はソケットの部分です。
前回の長さは幕から直接の長さでしたので、このまま作成したら、突き出てしまい幕下から風邪ぴゅ−ぴゅ−になります。
そのため、作成するソケット部分の長さを差し引いた必要ポールの長さを算出しました。
ソケット部分を除いた長さは・・・
２又部は２３０ｍｍ
後方部は２５０ｍｍ
・・・なんて中途半端な長さなんでしょう（汗）
２３０ポールは６０＋６０＋６０＋６０＝２４０・・・
２３０ポールは作成できません（滝汗）
１０ｍｍ、脚きりですかね（汗）
２５０ポールは６０＋６０＋６０＋７０＝２５０・・・
とりあえず、これで行けそうです。
２３０ポール・・・２２０でも計算上６０ｍｍと７０ｍｍの組み合わせでは解決できませんから・・・
２１０まで落とすとなると・・・
ソケット部分の長さが長くなるので、作成上、少し心配です。
その辺りを悩みながら、作成に移ります。
ランドステーション専用ポールDIYを考える�A
ランステ専用３本ポール「Ｔソケット（仮称）」の設計に入りました。

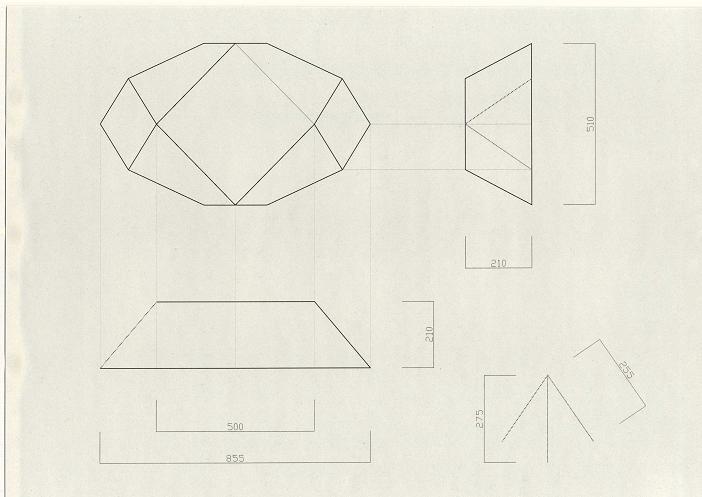

最初は全体図を作成し、２又部分の長さ、そして幕の後方部分の長さを図面上で計算しました。
２又部分は２５５ｍｍ
後方部分は２７５ｍｍ
計算上はこれでＯＫなハズですが・・・（汗）
本来なら仮設置して長さを計測した方が良いかとは思いますが・・・なんせ、その時間が無い！
そんなことで、私の容姿からは想像がつかない図面であらわすという手法で対応します。
はたして、どの程度のズレが生じるのか・・・（汗）
購入完了！
点火式・・・いつ？週末？
行けるのか！？俺！？
いや・・・行けるはず！
武井くんを使う時に、外に何か用意するものあります？
とりあえず、本体と灯油しかありません（汗）
ランステLを購入し、次のステップである専用ポールの作成に入りたいと思います。
色々な方々のポールを見る限り『逆Ｖ字』ポールが主流で、お使いになられている方々が多いです。
私もそのつもりで考えていましたが・・・
とある方と話をしていて・・・
３本なら自立できるんじゃないか？また、２本で支えるより３本の方がより強度が増すんじゃないか・・・との協議をし、早速、仕事から帰ったあと、深夜に図面を作成し始めました。
通常左右に広がる２又にプラス幕の後ろに伸びる１本を追加することで、３本自立を目指します。
基本的には頭部分のみの作成で、あとは市販ポールを脱着できるように作成し、頭部作成に至る過程を日記にまとめていきたいと考えています。
そこで考えるとこ１本の長辺が何ｍか？
計算上の長さと、実際にランステを張ってみたときの長さは変化するものと思います。
まだ１度も張っていないため、正確に解りませんが・・・（滝汗）
頑張って完成を目指したいと思います（笑）
11/11/22
ぱぱさん、どもです。
ちなみにみんキャンの時は悩んでいます。
やっぱり寒さがあり、妻も寒いのが嫌いなんでシェルの方が無難かな・・・と・・・
恐らくいつものシェル＋アメド・・・のスタイルだと思います。
Ｖ字、もしお持ちになられたら、見せてくださいね！
はじめまして！
興味深く拝見させて頂きました。
3本足とは凄い発想ですね。
私も、以前より逆Ｖ字ポールは自作しています。
ポールの長さですが、私の場合、高さ210ｃｍで左右90°の場合、１本のポールの長さは270ｃｍでした。
メインポールの張り綱無しでペグダウンだけで自立させようとお考えありますか？
もし、そうなら、止めた方がいいです。
というのも、ランステはメインポール・グロメット付近の幕にかなりの過重が掛かります。そしてここの強度が弱いです。
その為、グロメットが幕を突き破る不具合が発生します。
（私のランステは3年・15張りで抜けました）
ですので、ペグダウンだけで自立させようと幕にテンション掛けると、グロメットが抜ける可能性が高くなりますのでご注意下さい。
ご参考までに。
だ〜く石井@Snow park さん、はじめまして。
アドバイスありがとうございます。
最初に自立と書きましたが、あくまでも設営時の時に片側のポールの立ち上げ時・・・限定で自立してくれればなぁ・・・と考えていたところです。
あれだけの重量を２つのグロメット付近にテンションがかかる訳ですから、かなりの重量ですよね。
ＳＰ推奨以外の場所は３本脚のポールのみで張り縄にしても、ペグダウンにしても通常のＳＰの推奨どおりに設営したいと思っています。
色々とアドバイスありがとうございます。
昨日、ゆうかなぱぱさんにアドバイスを頂き、只今、変更の図面を仕上げている最中ですので、今後、新しい図面が完成しましたら、またアップさせていただきます。
今後とも、宜しくお願いいたします。
