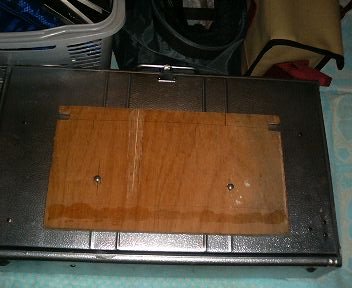

この穴に板の木ねじをひっかける
強度の問題があるが・・・・

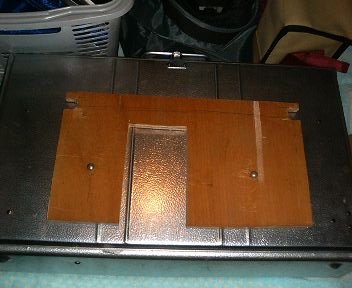

左のサブバーナーノブきり欠き
右側につける板

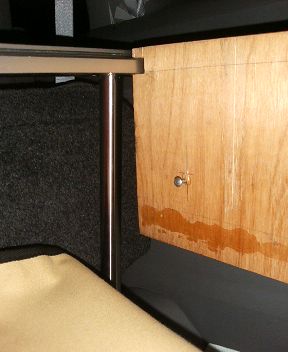

横から見るとこんな感じ
現物はとても他人さまに見せられるような仕上がりではないので

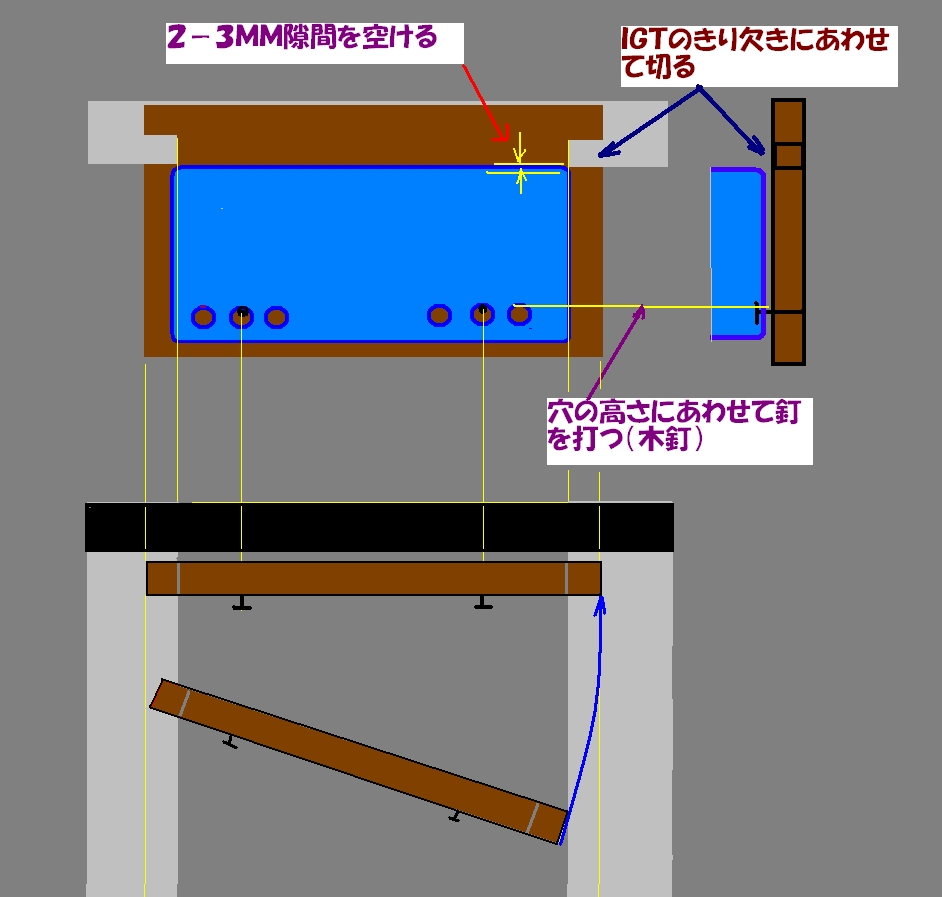

図面でご覧ください
純正２バーナーはしばらくお預け！
台風でキャンプがキャンセルになったので懸案のＷＧ２バーナー
セット計画を実行。 とりあえず試作でベニヤ板で作製。
最終的にはアルミ板ステ—を作製予定。
1,板をＩＧＴのセットする幅にカット。深さは試作なので
気にせず。
２．ＩＧＴ本体のセットする顎？の厚さにあわせ切り欠きを
つける

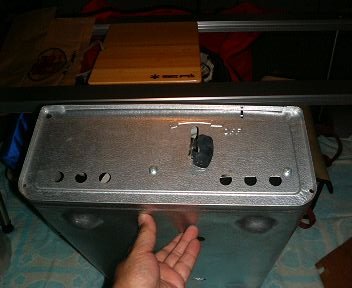

３．２バーナーのサイドの空いている穴の高さにあわせ木ねじ
を板にねじ込む
４．木ねじの位置はＩＧＴ本体と２バーナーの隙間が２−３ミリ
開けておかないと木ねじがサイドの穴に入れられなくなる
ので注意
５．右側にセットする板はサブバーナーの調節ノブがあるので
その部分をさらにカット
セットする時はこの板を斜めに差込みぶら下げる・
２バーナーの五徳をはずして片手で吊り下げ板の釘に穴を合わせてセット もう一枚の板を同じようにセット
大きな鍋を載せないなら釘は片側２本で十分だけど、ダッチ載せるなら片側に３+３空いてる穴に２本づづ木ねじセットすれば十分でしょう
完成品では、底板部分にもステ—が来るように考えよう！
とりあえず使えます。
06/9/19
SHIGEBOさん！おひさです！
私もIGTにC社の２バーナーをセット出来たらと考えていたので、とても参考になります、セッティング完了時のアップ、
早く見たいですね！
06/9/20
何もかも消えたのは、「キャンプの予定が・・」です
家その他被害は無いです。(‾_‾ﾒ)
セッティングのアップとは拡大って事？
単にセットしたのはＫＷにありますが、何となくしばらくこの試作品でフィールドテストかな？ 今度の休みに銀色に塗ろうっと！
はりさん すいません<(_ _)>上手くボケられなくて^_^;
